搖擺篩結構示意圖

發布時間：2024-01-13 15:17:05 作 者：admin

搖擺篩是一種常用的篩分設備，用于對物料進行分級篩分。它的結構簡單而有效，主要由篩箱、振動裝置和篩網組成。搖擺篩可以分為圓形搖擺篩和方形搖擺篩兩種結構形式。它們?cè)诮Y(jié)構上有一些差異，下面是搖擺篩結構示意圖的展示以及對這兩種搖擺篩結構的詳細介紹。

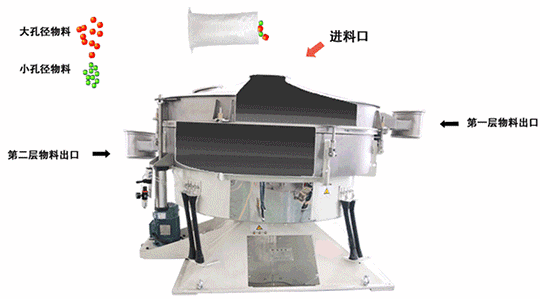

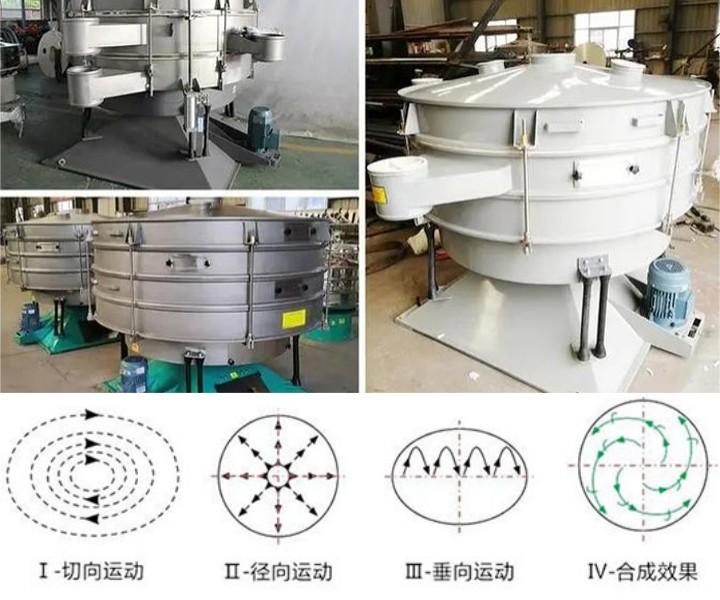

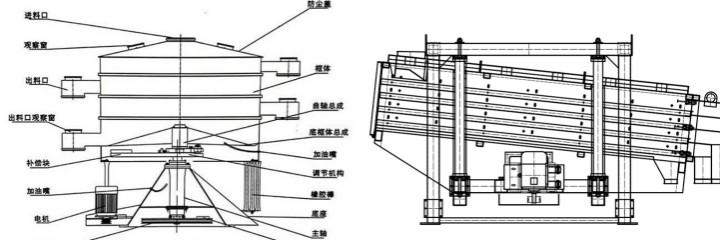

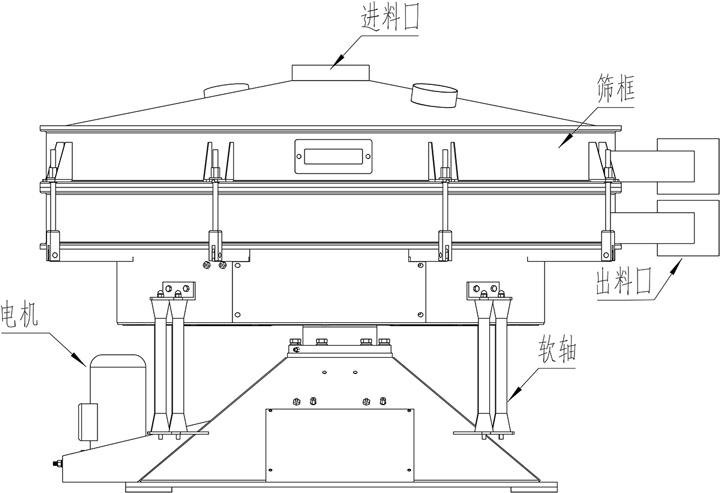

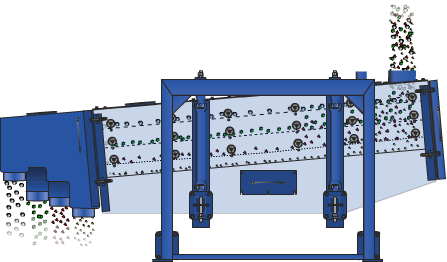

搖擺篩結構示意圖：

圓形搖擺篩：

圓形搖擺篩是一種常見的篩分設備，它的結構主要由篩箱、振動裝置和篩網組成。

篩箱：

圓形搖擺篩的篩箱采用圓形設計，通常由鋼板焊接而成。篩箱的上部開放，用于物料的進料和觀察。篩箱的底部設置有一個或多個出料口，用于物料的收集和排出。

篩箱內部設置有一層或多層篩網，用于篩分物料。篩網通常是圓形的，由金屬絲或聚合物材料制成。篩網的孔徑大小可以根據需要進行調整，用于控制物料的篩分粒度。

振動裝置：

振動裝置是圓形搖擺篩的驅動部分，通常由電機、偏心塊和聯軸器組成。電機通過聯軸器連接到偏心塊，當電機啟動時，偏心塊會產生離心力，使篩箱產生水平和垂直方向的振動。

振動裝置的設計目的是使篩箱產生適度的振動，以促使物料在篩網上進行有效的篩分。振動的頻率和振幅可以通過調整電機的轉速和偏心塊的位置來控制。不同的物料和篩分要求可能需要不同的振動參數。

篩網：

圓形搖擺篩的篩網安裝在篩箱的底部。篩網通常是圓形的，由金屬絲或聚合物材料制成。篩網的孔徑大小可以根據需要進行調整，用于控制物料的篩分粒度。

篩網的種類和規格多種多樣，可以根據物料的特性和篩分要求進行選擇。常見的篩網類型包括金屬絲網、鋼板篩網、聚合物篩網等。篩網的更換和清洗相對較為簡便，可以根據需要進行維護和更換。

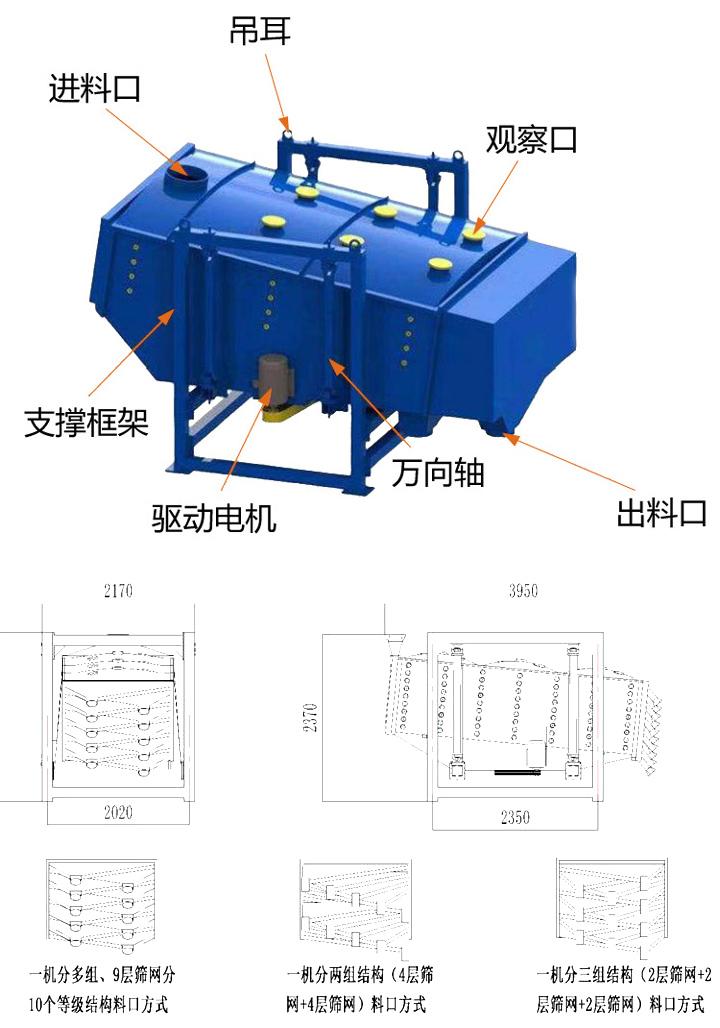

方形搖擺篩：

方形搖擺篩的結構特點是篩箱為方形，具有以下組成部分：

篩箱：

方形搖擺篩的篩箱采用方形設計，通常由鋼板焊接而成。篩箱的上部開放，用于物料的進料和觀察。篩箱的底部設置有一個或多個出料口，用于物料的收集和排出。

振動裝置：

振動裝置是方形搖擺篩的驅動部分，通常由電機、偏心塊和聯軸器組成。電機通過聯軸器連接到偏心塊，當電機啟動時，偏心塊會產生離心力，使篩箱產生水平和垂直方向的振動。

篩網：

方形搖擺篩的篩網安裝在篩箱的底部。篩網通常是方形的，由金屬絲或聚合物材料制成。篩網的孔徑大小可以根據需要進行調整，用于控制物料的篩分粒度。

工作原理：

圓形搖擺篩和方形搖擺篩的工作原理基本相同。當電機啟動時，振動裝置產生的離心力使篩箱產生振動。物料進入篩箱后，在振動的作用下，會在篩網上形成連續的薄層，較大顆粒的物料會快速通過篩孔，較小顆粒的物料則會滯留在篩網上。通過不同層次的篩網，可以實現對物料的多級分級篩分。

總之，圓形搖擺篩和方形搖擺篩在結構上略有差異，但其工作原理和應用領域相似。根據實際需求和物料特性，選擇適合的搖擺篩結構，可以提高生產效率，優化產品質量。
