方形搖擺篩

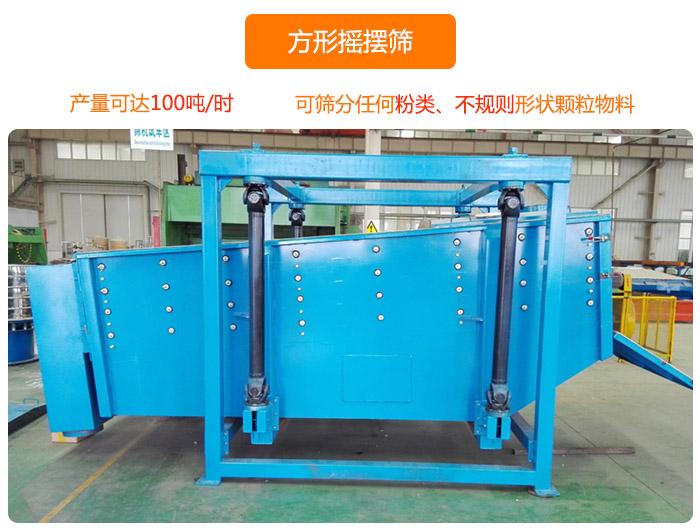

方形搖擺篩介紹

方形搖擺篩又稱長方形搖擺篩、往復篩，采用旋回往復運動方式傳輸給整個篩面一套組合運動，物料篩分開始于一個水平圓周運動的進料端，進料端的圓周回轉運動傳輸給整個篩面，使物料迅速分布，提高了篩面的利用率，篩分效率高，處理量大。

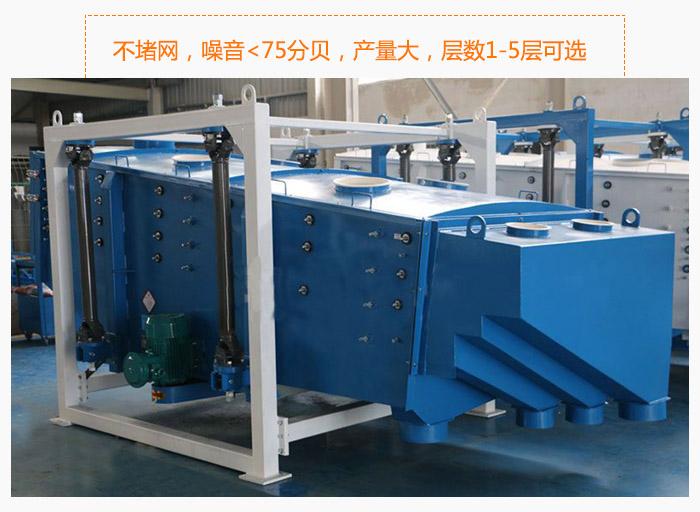

方形搖擺篩特點

1、采用平面回轉原理，改善了物料在篩網上的分布狀態，有效地提高了篩網使用率；

2、全密閉結構，密封性能好，可防止物料在篩分過程中出現揚塵現象；

3、方形搖擺篩特別適合圓柱狀、片狀等不規則物料，篩分精度高達90~95%，是普通振動篩的數倍或更高；

4、可單層或多層使用，每層篩網均設有篩網清潔裝置，篩分效率達98%；

5、處理量大，易于與生產線結合。

方形搖擺篩工作原理

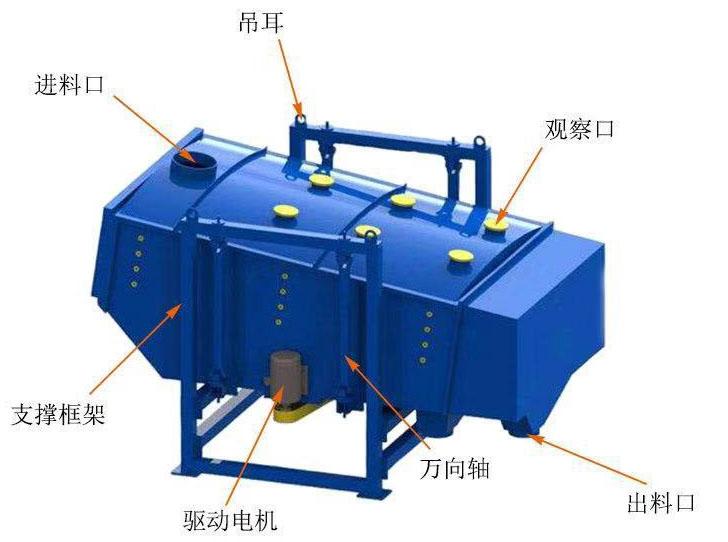

方形搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。

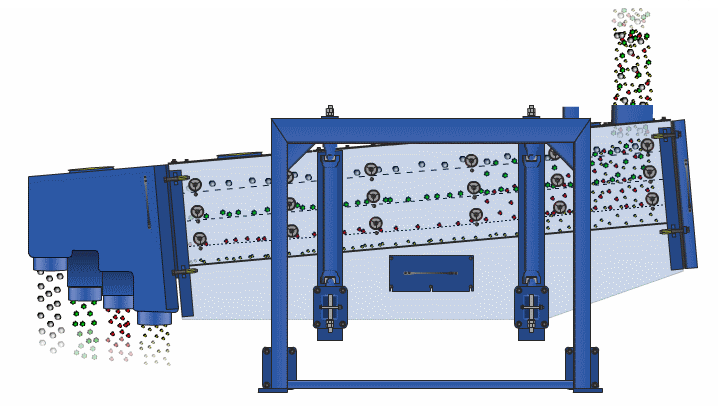

方形搖擺篩啟動后，篩機搖動體即篩箱在慣性力的作用下做前后往復運動，篩箱帶動篩面做周期性搖動，從而使篩面上的物料隨篩箱一同做定向跳躍式運動，期間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料款排出，完成篩分工作。

方形搖擺篩技術參數

型號	有效篩分面積（m²）	功率（KW)	篩面傾角（º）	層數	回轉頻次(r/min)	篩箱行程
FYBS1030	3	3	5-8	1-5	180-260	25-60
FYBS1036	3.6	3	5-8	1-5	180-260	25-60
FYBS1230	3.6	4	5-8	1-5	180-260	25-60
FYBS1236	4.32	4	5-8	1-5	180-260	25-60
FYBS1530	4.5	5.5	5-8	1-5	180-260	25-60
FYBS1536	5.4	5.5	5-8	1-5	180-260	25-60
FYBS1830	5.4	7.5	5-8	1-5	180-260	25-60
FYBS1836	6.48	7.5	5-8	1-5	180-260	25-60
FYBS2030	6	7.5	5-8	1-5	180-260	25-60

方形搖擺篩適用行業

方形搖擺篩廣泛用于化工、醫藥、食品與香料、茶葉、飼料、塑料、橡膠、化肥、糖鹽業、木業及膠合板、冶金、非有色金屬、有色金屬、磁性材料、再生行業等行業對精細物料的分級處理等作業。
